HYAY-Z纸张凹版印刷机
概述
PRODUCT GENERALIZATIONS
※ 四电机张力系统控制
※ 单工位自动液压上卷、下卷（可做不停机收、放卷装置）
※ 放卷采用自动张力控制，磁粉制动器400N.M
※ 收卷力矩电机100N.M（新加坡合资）
※ 电器采用正泰
※ 导辊采用展平辊直径80mm（关键部位直径100mm）
※ 主机变频15KW（安川变频器+西门子电机）
※ 印刷速度80米/分钟，机械速度130米/分钟
※ 单工位自动液压上卷、下卷（可做不停机收、放卷装置）
※ 放卷采用自动张力控制，磁粉制动器400N.M
※ 收卷力矩电机100N.M（新加坡合资）
※ 电器采用正泰
※ 导辊采用展平辊直径80mm（关键部位直径100mm）
※ 主机变频15KW（安川变频器+西门子电机）
※ 印刷速度80米/分钟，机械速度130米/分钟
性能特点
PRODUCT GENERALIZATIONS
※ 四电机张力系统控制
※ 单工位自动液压上卷、下卷（可做不停机收、放卷装置）
※ 放卷采用自动张力控制，磁粉制动器400N.M
※ 收卷力矩电机100N.M（新加坡合资）
※ 电器采用正泰
※ 导辊采用展平辊直径80mm（关键部位直径100mm）
※ 主机变频15KW（安川变频器+西门子电机）
※ 印刷速度80米/分钟，机械速度130米/分钟
※ 单工位自动液压上卷、下卷（可做不停机收、放卷装置）
※ 放卷采用自动张力控制，磁粉制动器400N.M
※ 收卷力矩电机100N.M（新加坡合资）
※ 电器采用正泰
※ 导辊采用展平辊直径80mm（关键部位直径100mm）
※ 主机变频15KW（安川变频器+西门子电机）
※ 印刷速度80米/分钟，机械速度130米/分钟
机械部件
PRODUCT GENERALIZATIONS
技术参数
TECHNICAL PARAMETER
| 型号 | HYAY-RZ-600（6色） | HYAY-RZ-800（6色） | HYAY-RZ-1000（6色） | HYAY-RZ-1200（6色） |
| 印版直径 | 100-320mm | 100-320mm | 100-320mm | 100-320mm |
| 最大印刷宽度 | 600mm | 800mm | 1000mm | 1200mm |
| 最大放卷直径 | 1200mm | 1200mm | 1200mm | 1200mm |
| 最大收卷直径 | 1200mm | 1200mm | 1200mm | 1200mm |
| 最高印刷速度 | 80/m/min | 80/m/min | 80/m/min | 80/m/min |
| 套印精度 | ≤0.12mm | ≤0.12mm | ≤0.12mm | ≤0.12mm |
| 烘干方式 | 电加热 | 电加热 | 电加热 | 电加热 |
| 机械功率 | 140kw | 160kw | 160kw | 180KW |
| 机械重量 | 15T | 16T | 17T | 18T |
| 机械尺寸 | 20000×2500×3300mm | 20000×2700×3300mm | 20000×2900×3300mm | 20000×3100×3300mm |

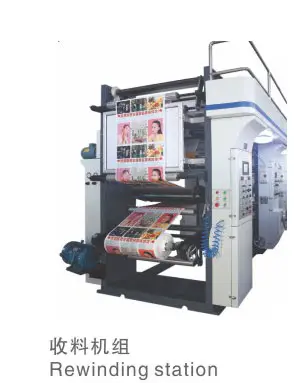

现场图片
SCENE PICTURES
